FMQD（PPC）型气箱式脉冲袋收尘器技术说明
一、 概述
PPC型脉冲袋收尘器是一种新型气箱脉冲高效袋收尘器。它综合分室反吹脉冲喷吹清灰各类袋式除尘器的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰需和过滤同时进行的缺点，扩大了应用范围。“该产品具有分室整体清灰特点，采用大规模冲阀清灰型式，具有清灰能力强、效果好、使用寿命长。该产品适用于高浓度粉尘的治理，可简化粉尘治理工艺流程，降低设备投资。产品结构紧凑，占地面积少，可降低建设投资。
PPC型收尘器具有四个系列33种规格。广泛适用于建材水泥、冶金、机械、化工和耐火材料行业；特别适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统（或除尘系统）；也可适用于烘干、立窑和煤磨收尘，但要增设防然防爆措施，收尘器结构也要相应改变。还可以适用于含尘浓度特高气体的收尘，如带O-sepa选粉机的粉磨系统，其气体含尘浓度高达1000g/m3（标）以上，可不作设置预收尘用的旋风收尘器。对于我国北方平寒地区，本收尘器在增加加热保温装置后也能适用。
二、结构和工作原理
1、 结构
这是一种分室结构拼装式，由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰（即所谓离线清灰）的袋式收尘器。它与一般喷吹式脉冲袋式收尘器的清灰不同，喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰（即所谓在线清灰），而其它排滤袋仍进行过滤，即清灰与过滤同时在一室中混合进行，清下的粉尘二次气扬，极利于过滤粉尘浓度大的气体，而且可不停机更换一个室的滤袋。
其结构详见后附选用图，由以下各个部分所组成。
1）壳体部分：包括清洁室（或称气体净化箱、气箱）、过滤室。分室隔板检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管；过滤室内设有滤袋及其骨架。
2）灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，分别设置的螺旋输送机，空气输斜槽和刚性叶轮给料机（即卸灰阀）。
3）进出风箱体：包括进出风管路及中隔板。单排（或称单列）结构布置在壳体一侧，进出风管路分别接于灰斗清洁室上。
4）脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
5）支柱及立柱笼梯、栏杆。
2、 工作原理
含尘气体从收尘器进出风箱体中的进风口进入经入经斜隔板转向至灰斗，同时气流速度慢，由于惯性作用，气体中粗颗粒尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于滤袋的外表，净化后的气体透过滤袋进入上部清结室，由名分室清洁室汇集经出风口，由收尘系统的主风机吸出而排入大气。
随着过滤工况的不断进行，附着于滤袋外表的粉尘逐渐增多，气流通过的阻力也逐渐增大。当达到一定阻力值时（例如177Opa），根椐需要可以手动，也可以经过定压或定时清灰程序电控仪，自动控制启动收尘器第一个分室气箱内所有滤袋进行脉冲喷吹清灰（停风清灰），使每一个滤袋突然膨胀，从而振落袋表积附的粉尘，使袋内外压差恢复到开始使用状态，粉尘沉落灰斗。随后程控仪按规定间隔时间打开提升阀，恢复第一室的过滤，再启动第二室的提升阀，关闭切断第二室的过滤气流，开启第二分室的电磁阀释放高压压缩空气，对第二分室气箱内所有滤袋进行停风脉冲喷吹清灰，清除第二分室滤袋上的粉尘。之后程控仪打开第二分室提升阀，恢复第二分室的过滤。此后按预先规定的电控程序对第三分室、第四分室……的滤袋进行停风喷吹清灰，直至最后一个分室清灰完毕，关闭电控仪，收尘器全部恢复正式过滤收尘。
对滤袋停风及喷吹的时间，分室之间的间隔时间，清灰周期由程控仪进行控制，各时间均为可调，参见电控说明书。
本收尘器一般是在负压下进行工作，但也可在正压下工作，结构无须改变。

三、 安装要求

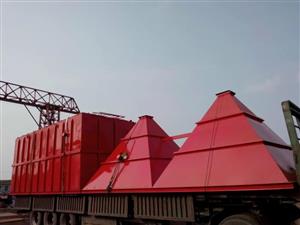

1、为便于运输，设备解体发运交货，收到设备后，先按设备清单，检查是否缺件，然后检查在运输过程中是否损坏，对运输过程造成的损坏应及时修复，同时对到货设备做好防损、防窃等保管工作。
2、对排灰装置进行专门检查，转动或滑动部分要涂润滑脂，减速机箱内要注入润滑油，使机件正常工作。
3、安装时要按除尘器设备图纸和国家、行业有关安装的规范要求执行。
4、安装设备有下而上，设备基础必须与设计图纸一致，安装前检查进行修整，而后吊装支柱，调整水平垂直度后安装支腿及灰斗，灰斗固定后，检查相关尺寸，修正误差后，吊装下、中箱体、上箱体风道、再安装气包、脉冲阀、电气系统及压缩空气管路系统，保持密封。
5、各检查门和连接法兰处均应有密封垫。检查门密封垫应用胶粘结，密封垫搭接处斜接或叠接，不允许有缝隙或脱落，以防漏风。
6、安装压缩空气管路时，管道内要吹扫，除去污物防止堵塞，连接处要保持密封。安装后试压，试压压力为工作压力的1.15倍，试压时关闭安全阀，试压后，将减压阀调至规定压力。
7、除尘器内部及各法兰连接件各处应清扫干净，仔细观察除尘器内部，螺旋输送机有没有被异物卡住，把对除尘器不起任何作用的异物清理掉，保证除尘器正常运行，在螺孔处加入密封垫，再上螺栓拧紧，以防漏风。
8、按电气控制柜安装图和说明，安装电源及控制线路。
9、除尘器整机安装完毕，应按图纸再作检查修整。对箱体、风道、灰斗内外的焊缝作详细检查，对气密性焊缝特别重点检查，发现有漏焊、气孔、咬口等缺陷应进行补焊，以保证其强度及密封性，必要时，进行煤油检漏及对除尘器整体压缩空气进行打压检漏。
10、在有打压要求时，按要求对除尘器整体进行打压检验。试验压力按要求，一般为净气室所受负压乘以 1 .15系数，最小压力采用除尘器后系统风机的风压值。保压一小时，泄漏率＜2%。
11、最后安装滤袋。滤袋的搬运和停放，要注意防止袋与周围的硬物、尖角物件接触、碰撞。禁止脚踩、重压，以防破损。滤袋的袋口与花板孔口嵌紧，不得歪斜，不留缝隙。框架应从袋口垂直往下安装。
12、除尘器系统安装完毕。
四、调试
1、在除尘器安装（试压）全部结束后进行，对卸灰阀、螺旋输送机等进行调试，先手动、后自动，各机械部件应无松动、卡死现象，轻松灵活，密封性好。再进行8个小时空载试运转。
2、对PLC程序控制柜进行模拟空载试验，先逐个检查脉冲阀，排气阀、卸灰阀、螺旋输送机线路的通畅与阀的开启、关闭是否正常，再按定时控制时间，按电控程序进行各室全过程的清灰，应定时准确，各元件动作无误，被控阀按要求启闭。
3、联动调试：在风机启动前，先将各室气缸打开，然后系统风机在运行条件下进行负载联动，重复第2条进行运行。
4、实载运行：工艺设备正式运行，除尘器正式进行过滤除尘，PLC程序控制柜正式投入运行（一般提前5-10分钟运行），随时对各运动部件、阀进行检查，记录运行参数。如按定时控制，应在除尘器阻力达到规定的阻力值（如1470-1770Pa）时，手动开启PLC程序控制柜对滤袋进行清灰，各室清灰完后即停，而后统计阻力再达到规定值的时间，再手动开启PLC程序控制柜对滤袋进行清灰，如此循环多次。在取得对二次清灰周期间的平稳间隔时间后，即可以按此时间数据作为PLC程序控制柜“定时”控制的基数，输入控制柜，而后，PLC程序控制柜即可自动“定进控制”正式投入运行。
5、除尘器调试工作完毕。
五、除尘器使用步骤
开机
从主风机管道至吸尘点之间确保没有关闭的各种组件（如：气缸提升阀、调风阀等防止除尘器压力过大而损坏）：第一步打开主风机3-5分钟，第二步打开清灰系统，第三步打开螺旋输送机或卸灰阀，除尘器按控制仪设置的程序正常运行。
关机
在吸尘点停止工作后3-5分钟时:第一步关闭主风机，第二部清灰系统运行10分钟左右关闭，第三步清灰系统关闭后排灰装置在运行5分钟左右把所有积灰清理干净后关闭排灰装置。
六、维护和检修
1、除尘器要设专人操作和检修。全面掌握除尘器的性能和构造，发现问题及时处理，确保除尘系统正常运转。值班人员要记录当班运行情况及有关数据。
2、转动部位定期注油。
3、发现排气口冒烟，冒灰，表明已有滤袋破漏或脱落，急时检修。检修时，逐室停风打开上盖，如发现袋口处有积灰，则说明该滤袋已破损，须更换或修补。
4、除尘器阻力一般在1470-1770Pa，清灰周期根据阻力情况用控制柜内的设定开关进行调整。
5、压缩空气系统的空气过滤器要定时排污，气包的最低点排水阀要定期排水。有贮气罐的也要定期排水。
6、控制阀要由专业人员检修，定期对电磁阀和脉冲阀进行检查。
7、排气阀用的气缸每半年需要更换一次液压油，油必须过滤，油中应无水，加油口必须密封，冬季采用8#机械油，夏季采用10#机械油。每半年需对电液推杆进行维护、保养一次，用煤油冲洗管道、油路集成块、滤清器等。
七、箱式脉冲和喷吹脉冲袋收尘器的区别
喷吹脉冲袋收尘器的特点是在同一收尘室，各排滤袋轮流喷吹清灰，而且清灰时收尘过滤照样进行，即所谓在线清灰。这种清灰方式吹下的粉尘有部分会被邻近的滤袋再次捕集。如果用于捕集含尘浓度较大的气体，这种现象更为严重，所以喷吹脉冲清灰袋收尘器的应用受到一定限制。
气箱脉冲清灰袋收尘器的特点是采用分室轮流进行清灰，即所谓离线清灰。当某一室进行喷吹清灰时，过滤气流被切断，避免了喷吹清灰产生粉尘二次飞扬。所以气箱式脉冲袋收尘器能捕集含尘浓度高达1000g/m3(标)的气体。
